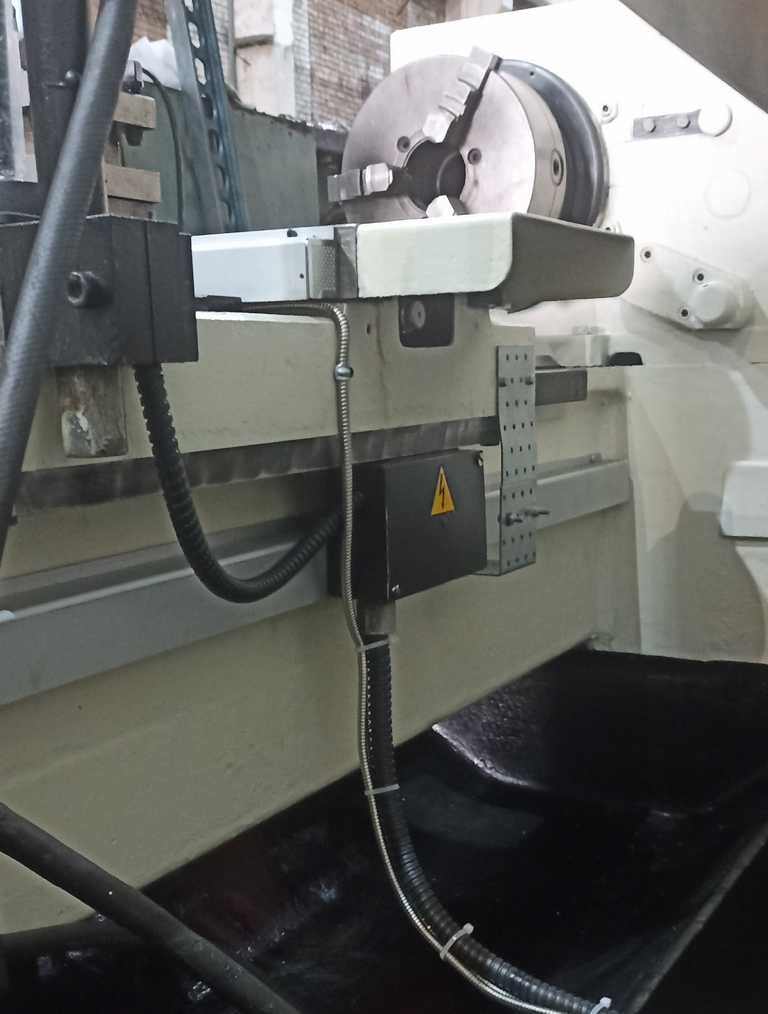

Станок токарно-винторезный мод. 16К20
Стоимость: Уточняйте

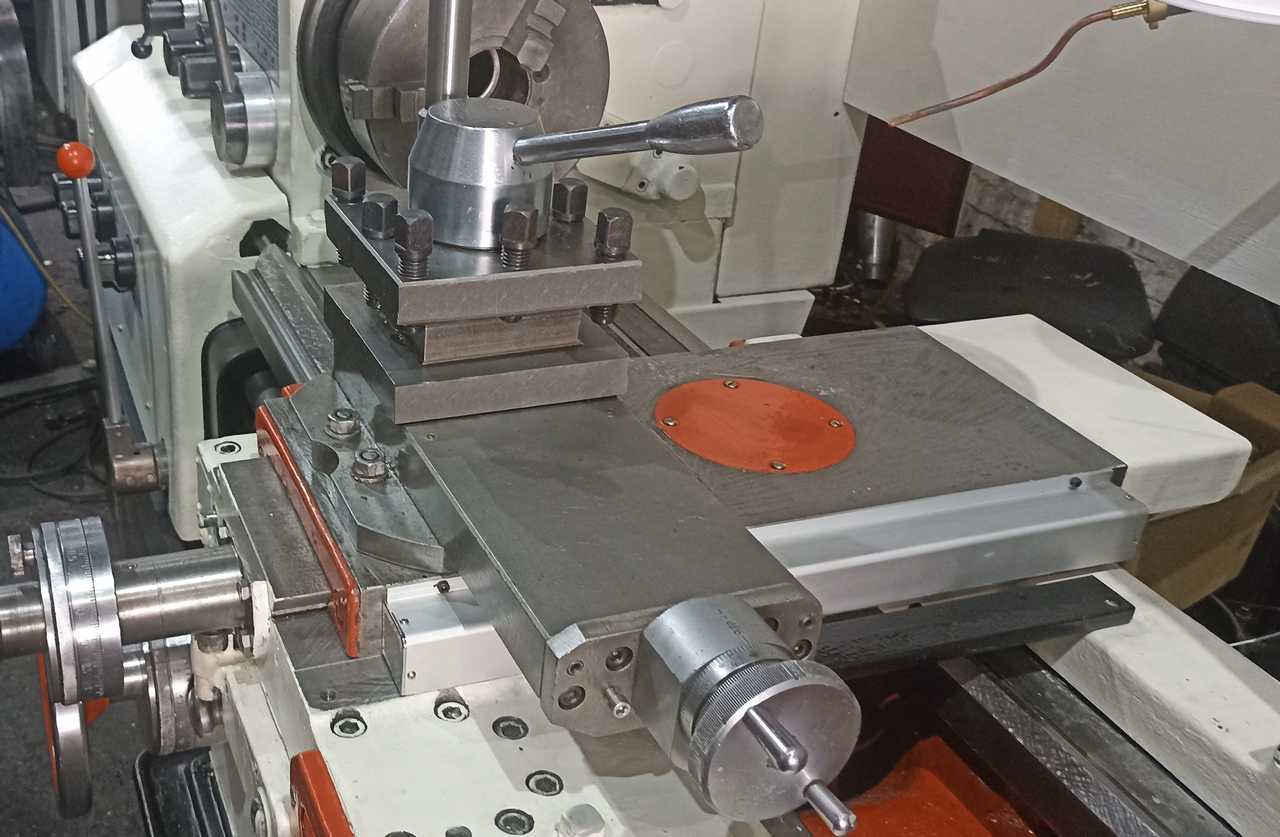

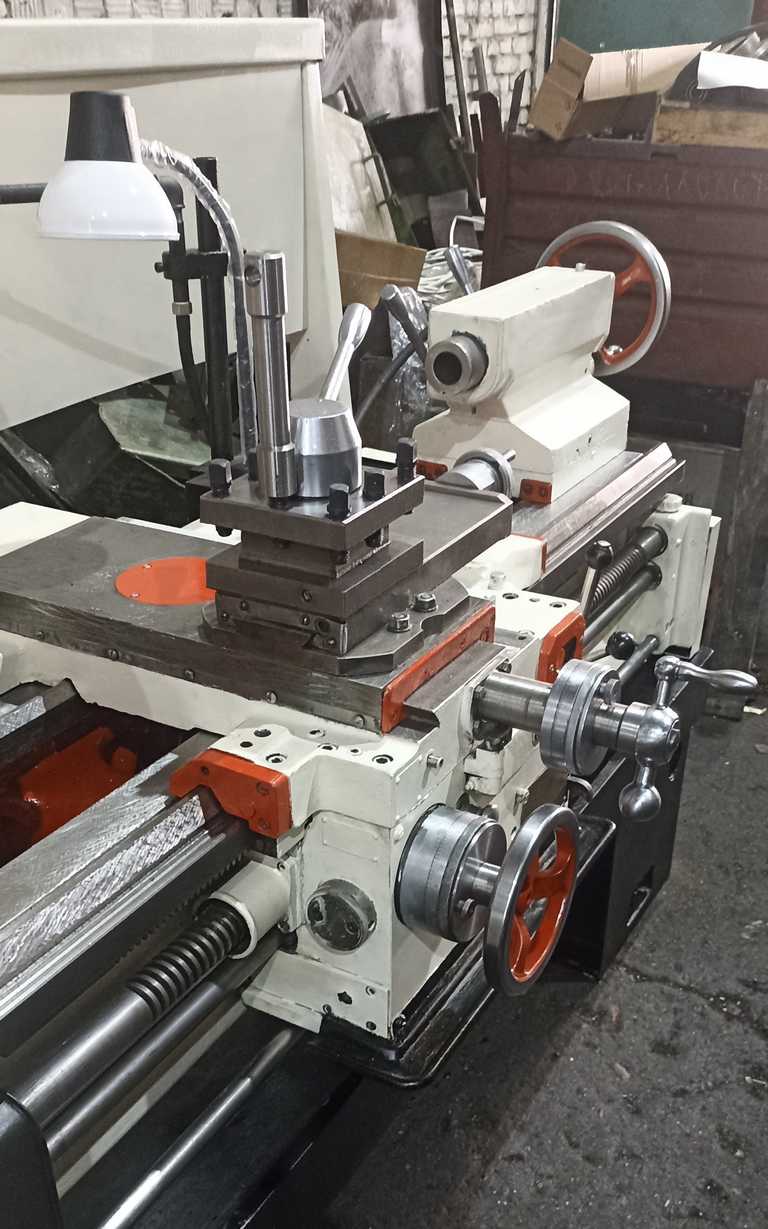

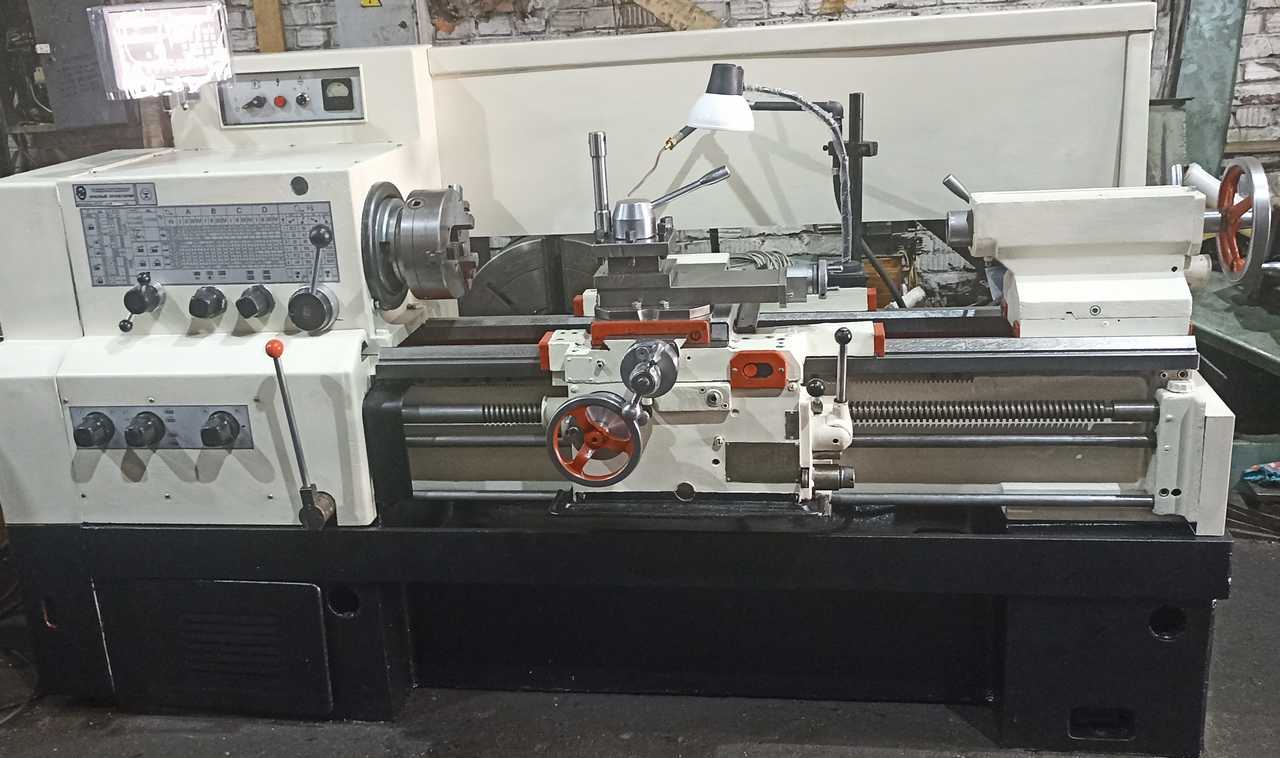

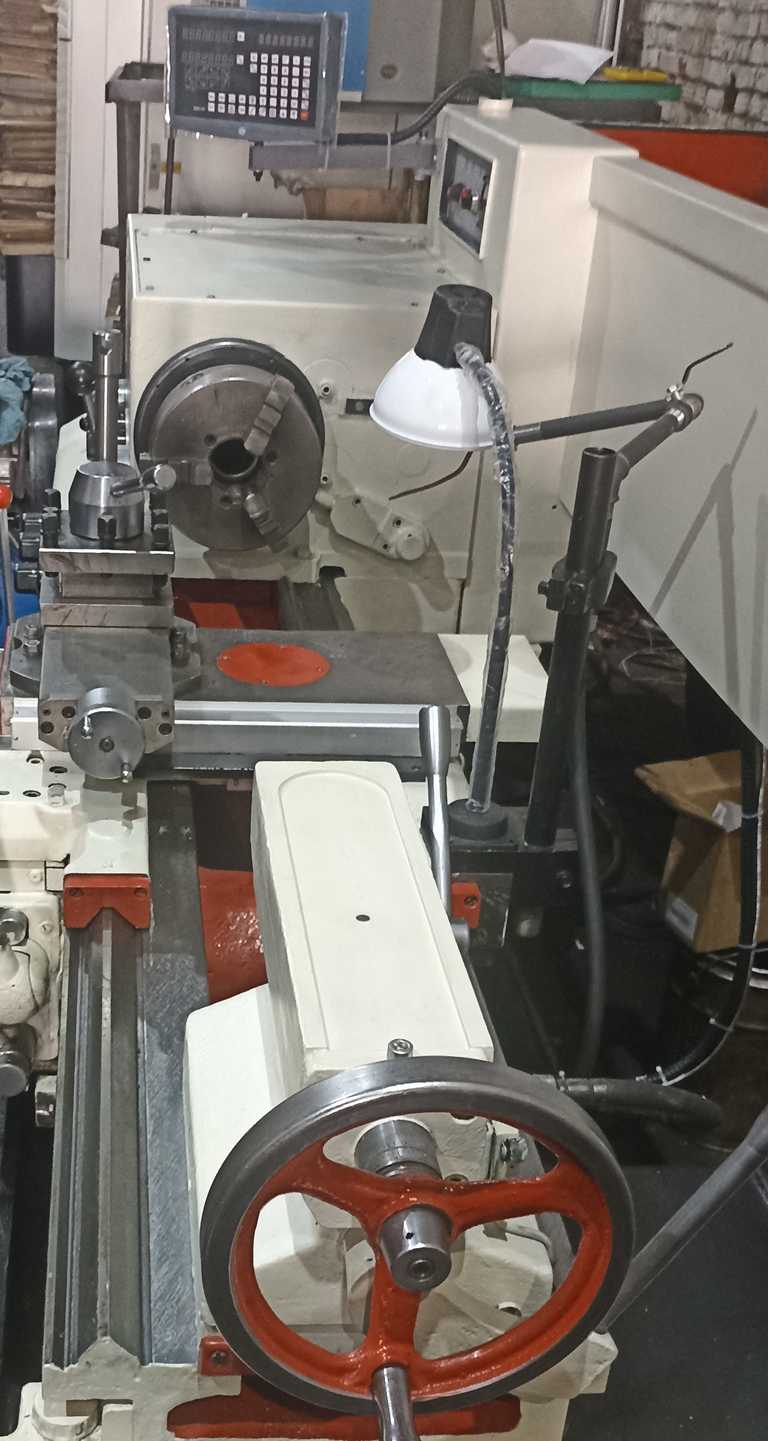

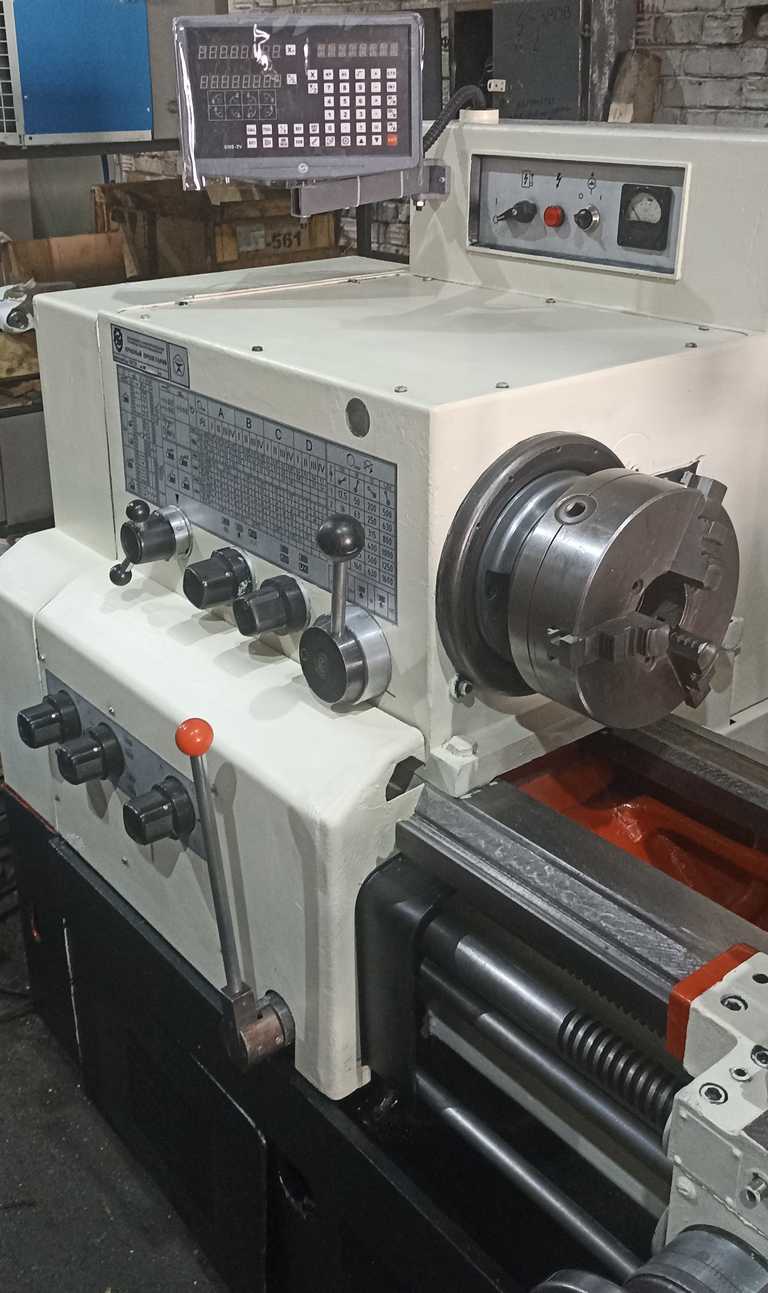

Токарно-винторезный станок мод. 16К20 предназначен для наружного и внутреннего точения, нарезания правой и левой однозаходных и многозаходных резьб с нормальным и увеличенным шагом в единичном и мелкосерийном производстве. На станине слева размещена передняя бабка и коробка подач, на направляющих станины - каретка с фартуком и поперечным суппортом с резцедержателем, справа - задняя бабка. В передней бабке размещена коробка скоростей со шпинделем, а на ее панели - органы управления. Продольная и поперечная подача каретки и суппорта осуществляется от механизмов, расположенных в фартуке и получающих движение от ходового вала при точении или ходового винта при нарезании резьбы. В нижней части станина снабжена корытом для сбора стружки и охлаждающей жидкости.
Технические характеристики | |
---|---|
Наибольшая длина обрабатываемого изделия, мм | 1000 |
Высота оси центров над плоскими направляющими станины, мм | 215 |
Пределы оборотов, об/мин | 12,5-1600 |
Пределы подач, мм/мин: | |
Продольных | 0,05-2,8 |
Поперечных | 0,002-0,11 |
Мощность электродвигателя главного привода, кВт | 11 |
Наибольший диаметр изделия, устанавливаемого над станиной, мм | 400 |
Наибольший диаметр обработки над поперечными салазками суппорта, мм | 220 |
Наибольший диаметр прутка, проходящего через отверстие в шпинделе, мм | 50 |
Габаритный размеры станка, мм: | |
Длина | 2795 |
Ширина | 1190 |
Высота | 1500 |
Масса станка, кг | 3005 |
