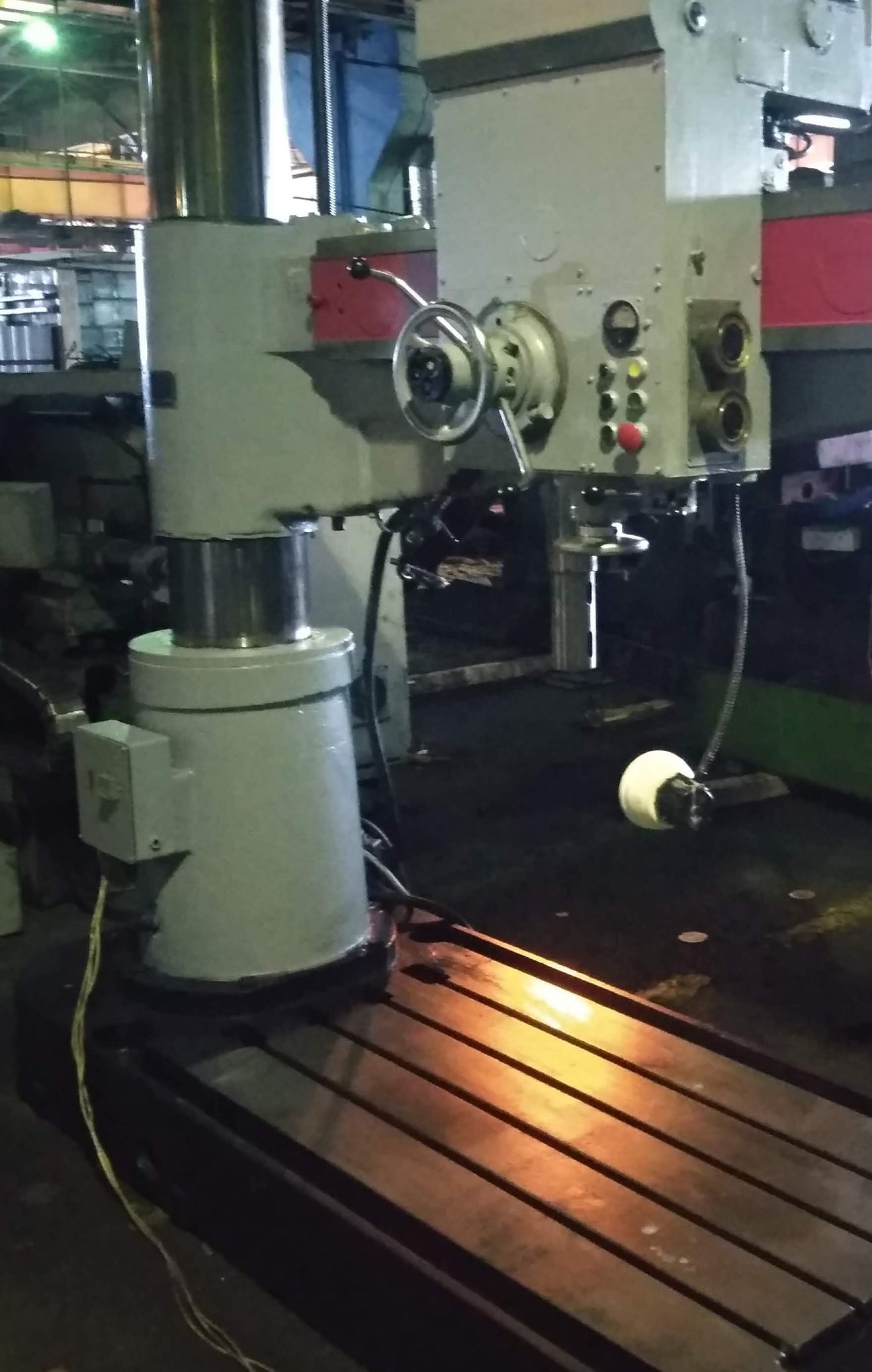

Станок радиально-сверлильный мод. 2М55
Стоимость: Уточняйте
Предназначен для производства и обработки отверстий в разнообразных деталях из стали, чугуна и других материалов. При наличии необходимого инструмента и оснастки на данном станке возможно выполнение следующих работ:
· сверление· зенкерование
· развертывание
· подрезка торца
· нарезание резьбы с помощью резьбонарезного патрона.
Применяется в индивидуальном, мелкосерийном и серийном производстве. Компоновка станка:

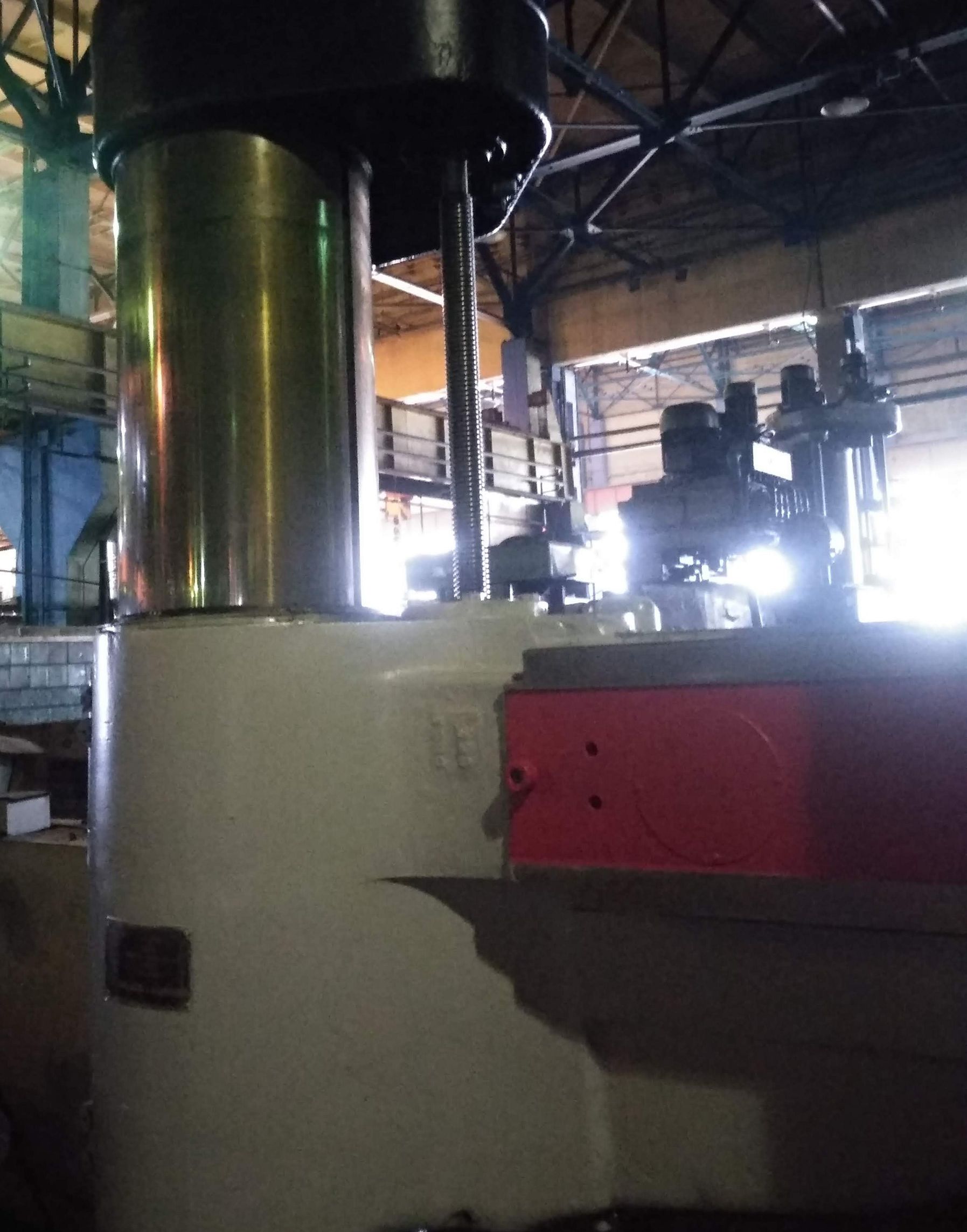

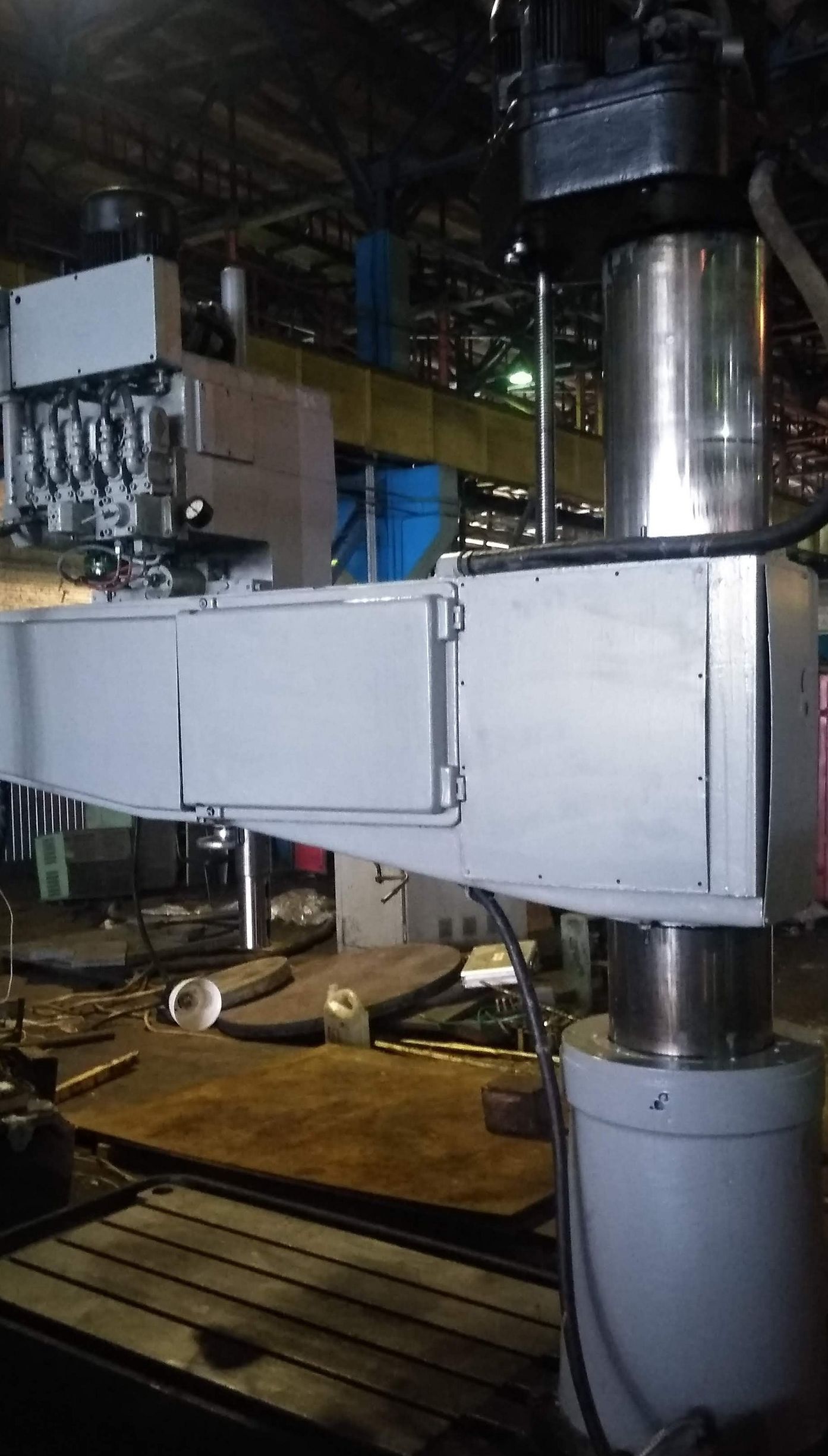

1. колонна, поворачивающуюся вокруг вертикальной оси на подшипниках цоколя;2. рукав с возможностью вертикального перемещения по колонне и с вращением вокруг вертикальной оси вместе с колонной;

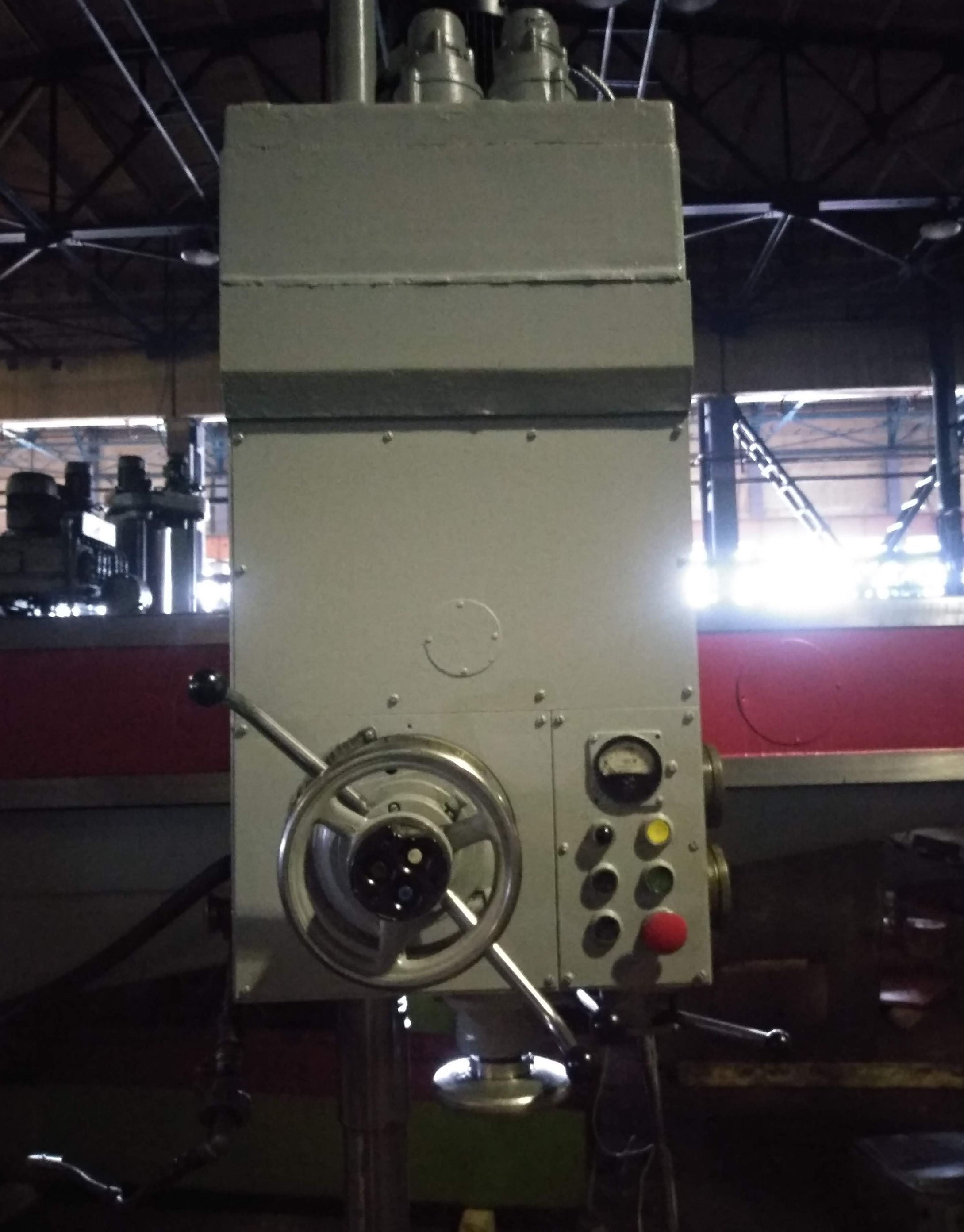

3. сверлильная голова с горизонтальным перемещением по направляющим рукава;
4. шпиндель, смонтированный в цилиндрической гильзе, с возможностью вертикального перемещения в корпусе сверлильной головки.
Подача обеспечивается гильзой шпинделя, все остальные перемещения — позиционирующие, все части станка перемещаются с минимальным усилием и фиксируются в рабочем положении посредством гидравлических зажимов. Органы управления сосредоточены на панели управления сверлильной головки. Изменение частоты вращения и подачи шпинделя производится с помощью гидравлики.
Шпиндель станка уравновешен в любой точке его перемещения. Штурвальное устройство управления сверлильной головкой, имеет возможность выключения механической подачи при достижении заданной глубины сверления.
Напряжение электрической сети — 380 В., 50 Гц;

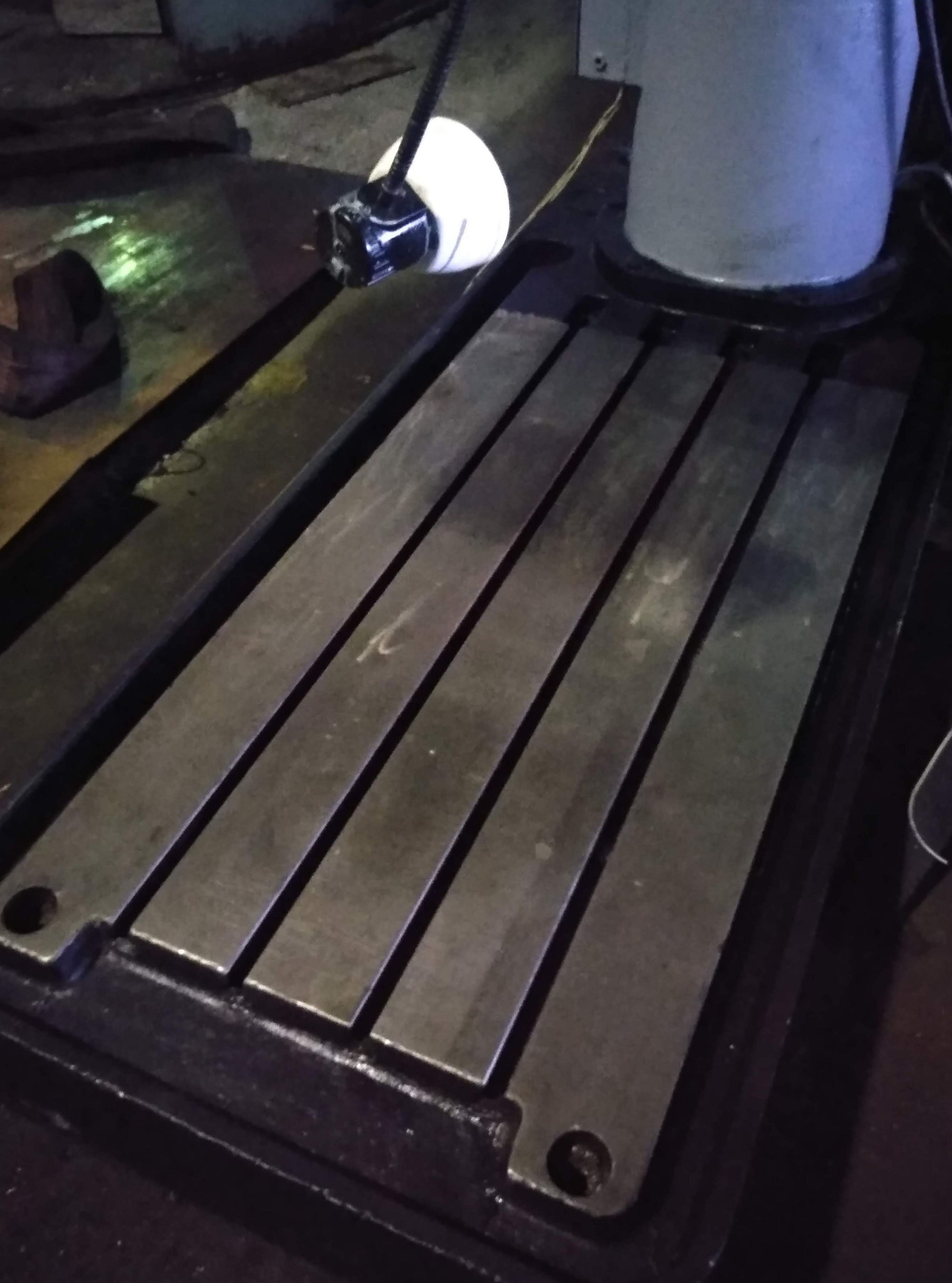

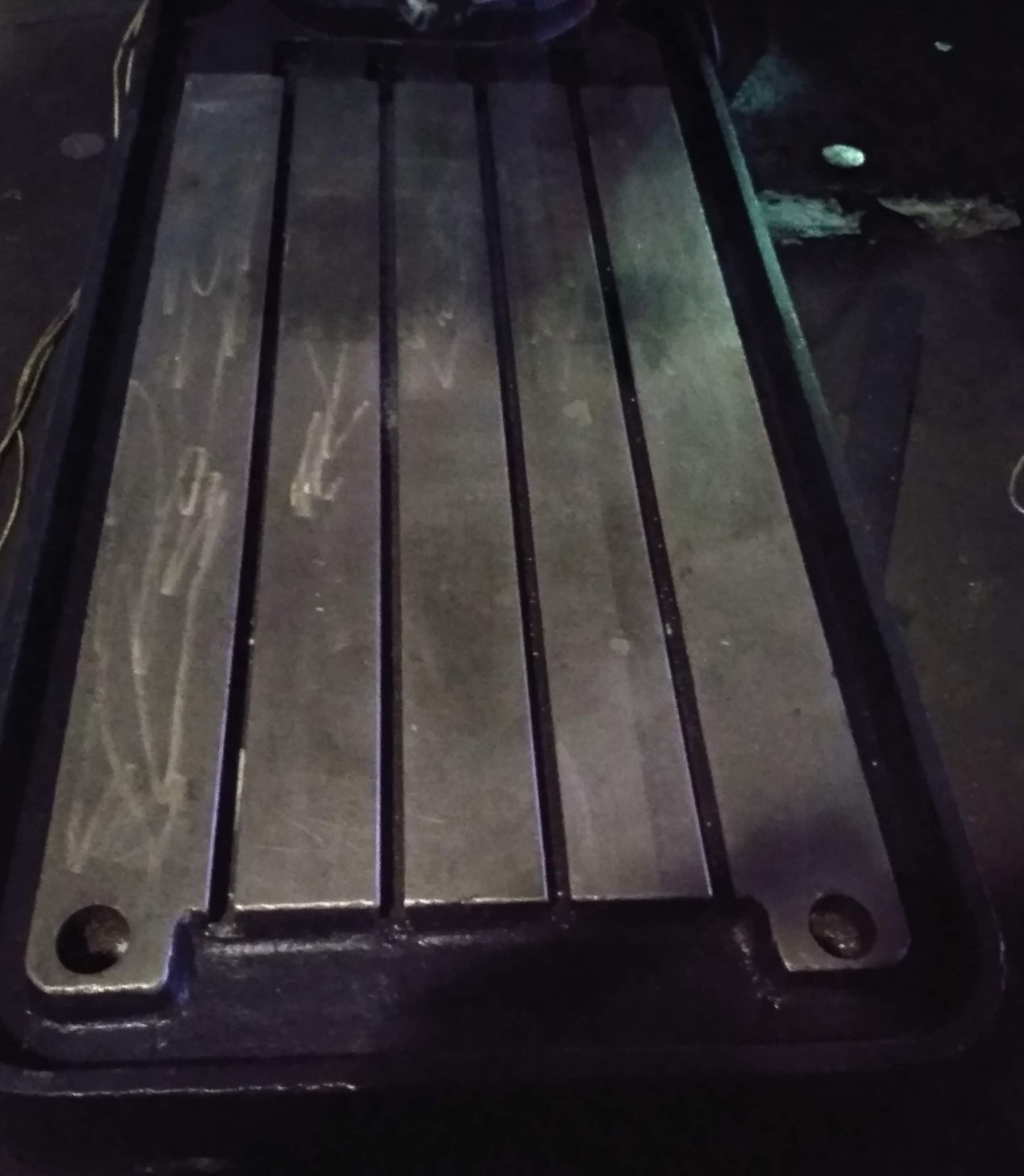

Станок комплектуется чугунной сверлильной тумбой с T-образными пазами.
| Технические характеристики | 2М55 |
|---|---|
| Диаметр сверления в стали, мм. | 50 |
| Диаметр сверления в чугуне, мм. | 63 |
| Расстояние от оси шпинделя до направляющих колонны (вылет), мм. | 375-1600 |
| Расстояние от торца шпинделя до рабочей поверхности плиты, мм. | 450-1600 |
| крутящий момент шпинделя, нм | 710 |
| Осевое усилие на шпинделе, ньютон | 20000 |
| Мощность главного двигателя, кВт | 5.5 |
| Осевое перемещение шпинделя, мм. | 400 |
| Перемещение головки по рукаву, мм. | 1225 |
| Перемещение рукава по колонне, мм. | 750 |
| Вращение рукава вокруг колонны, град | 360 |
| Частота вращения шпинделя, об./мин. | 18-2000 |
| Количество частот вращения шпинделя | 24 |
| Подачи шпинделя на оборот, мм./об. | 0,045-5,0 |
| Количество подач шпинделя | 24 |
| Конус шпинделя | Морзе 5 |
| Габариты, мм. | 2665x1030x3430 |
| Вес, кг. | 4700 |
