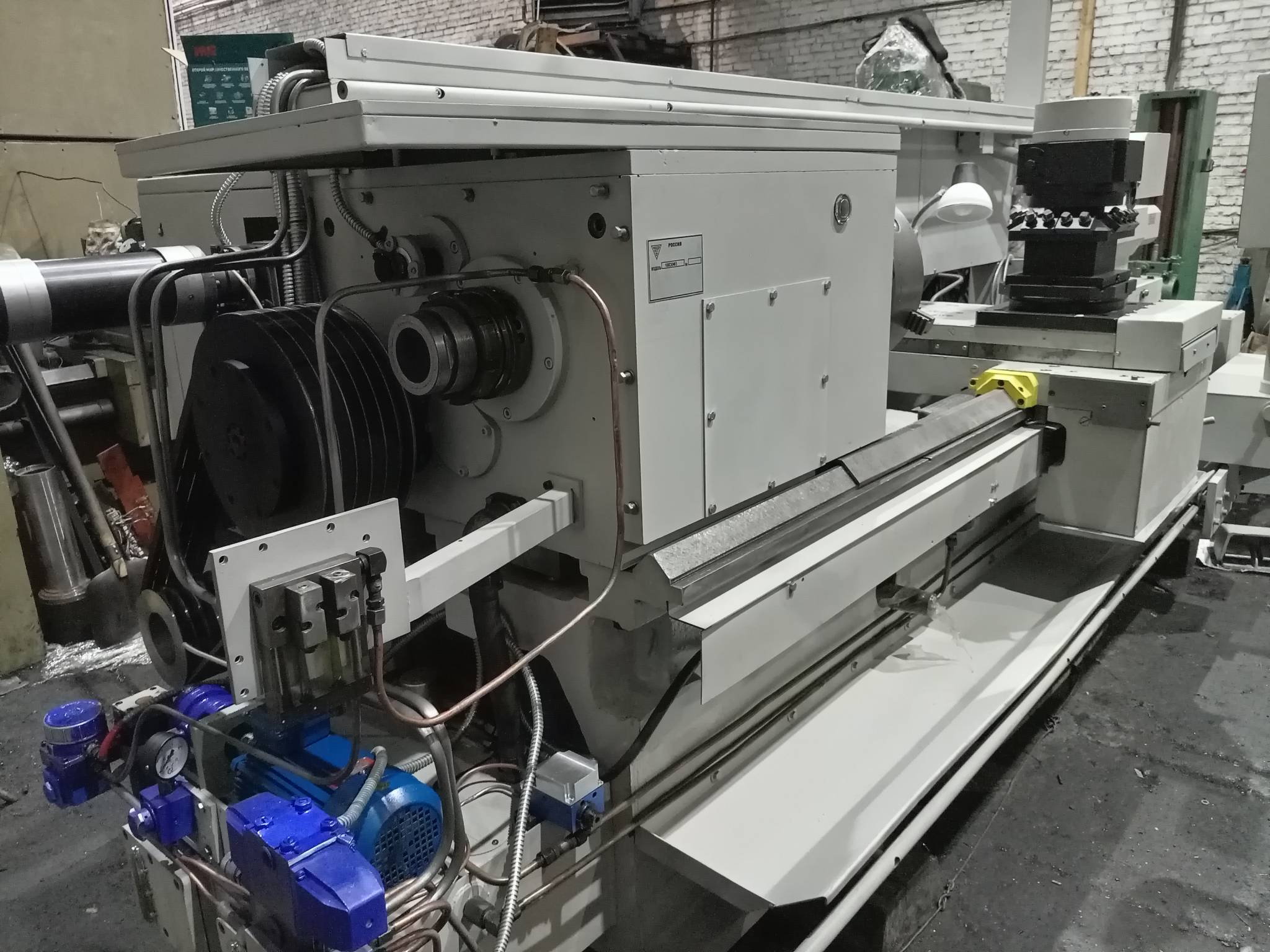

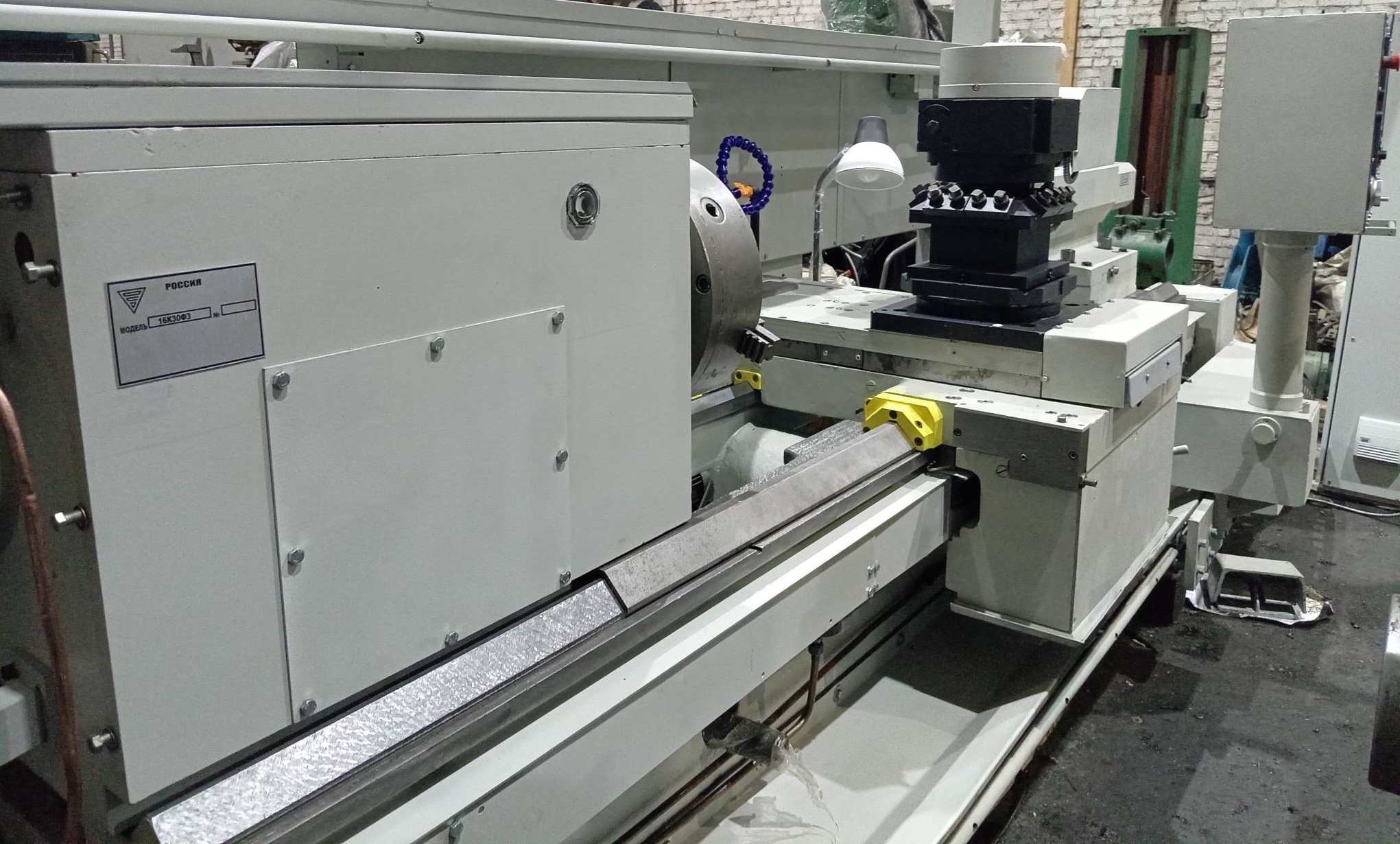

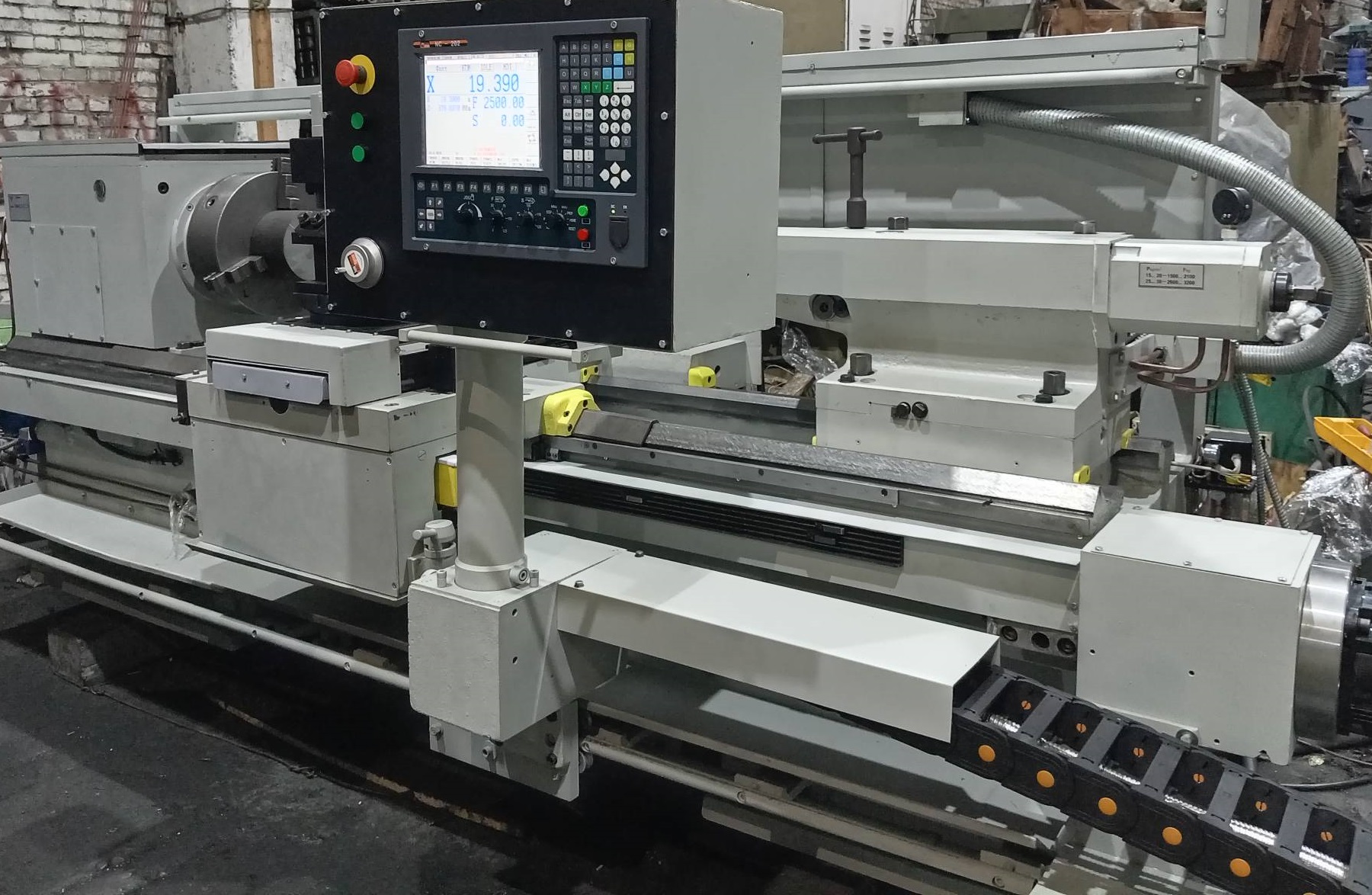

Токарно-винторезный станок мод. 16К30Ф3
Стоимость: Уточняйте
Токарный станок с ЧПУ 16К30Ф3 предназначен для токарной обработки поверхностей деталей типа тел вращения со ступенчатыми, криволинейными профилями, для нарезания резьб; применяется в условиях единичного и серийного производства в цехах машиностроительных заводов и других промышленных предприятий.

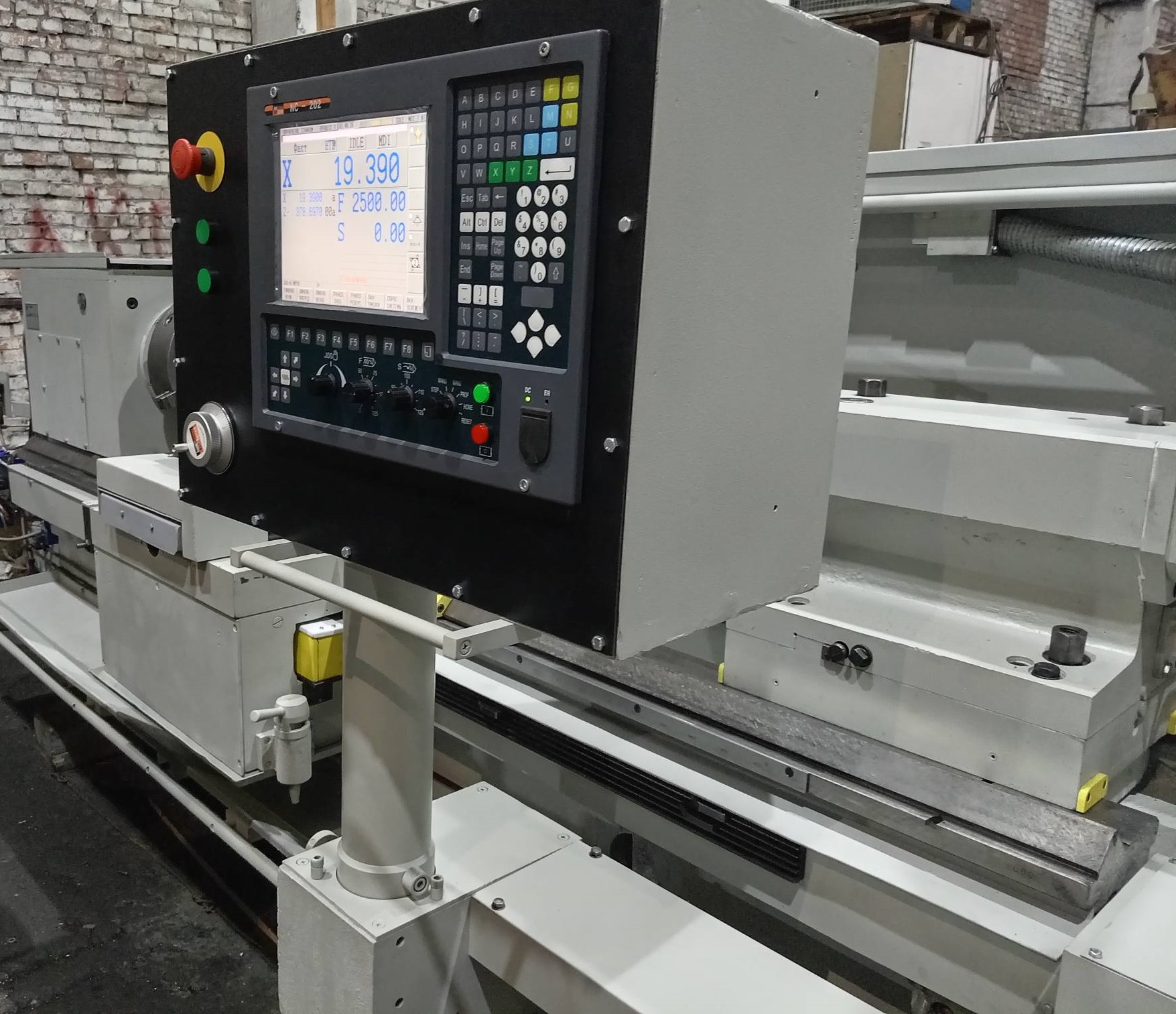

Предлагаем станок модели 16К30Ф3 оснащенный современной системой ЧПУ NC-210 или NC-201M.
Основные конструктивные особенности станка:
- установлены современная система ЧПУ, главный привод и приводы подач

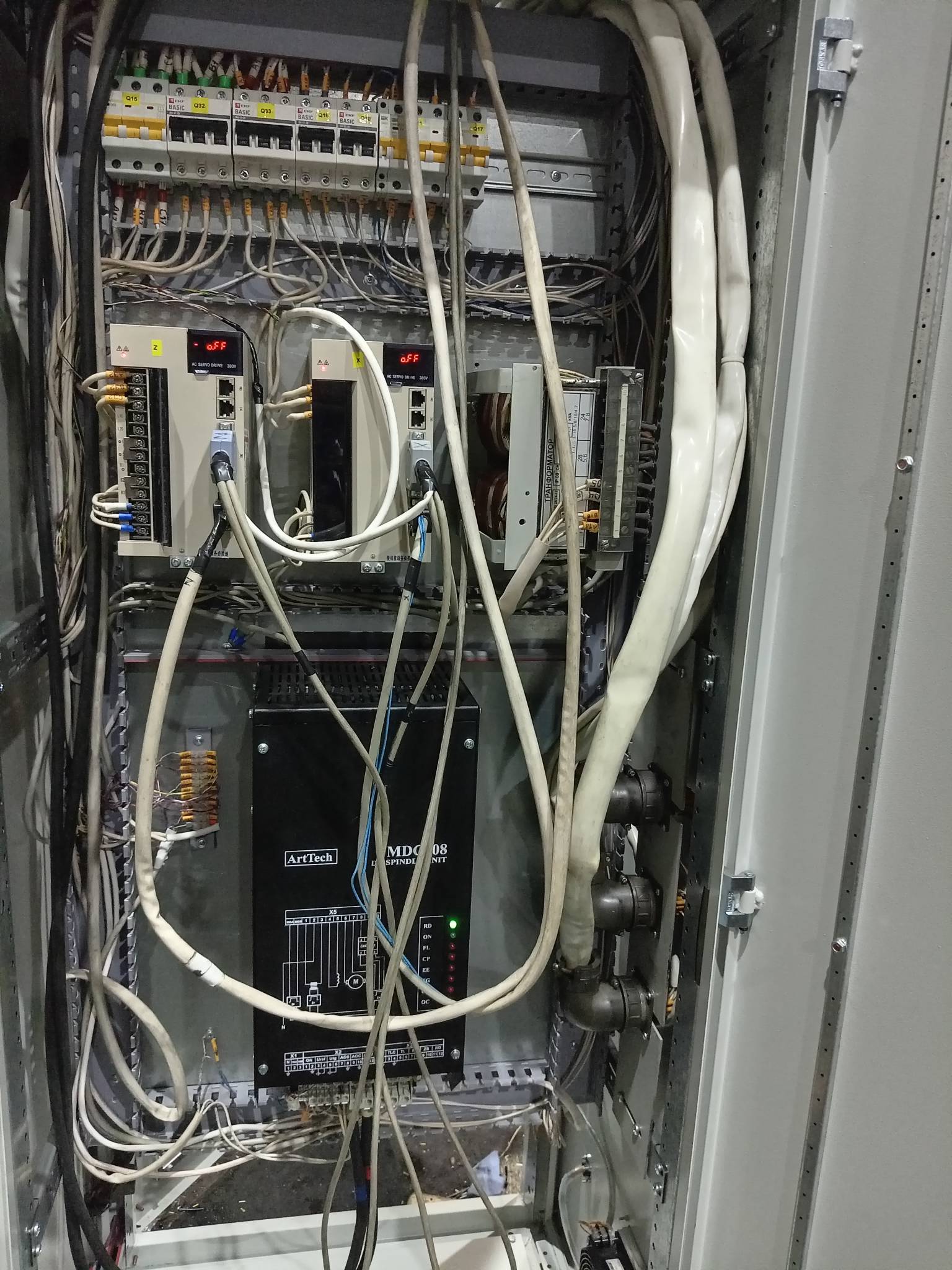

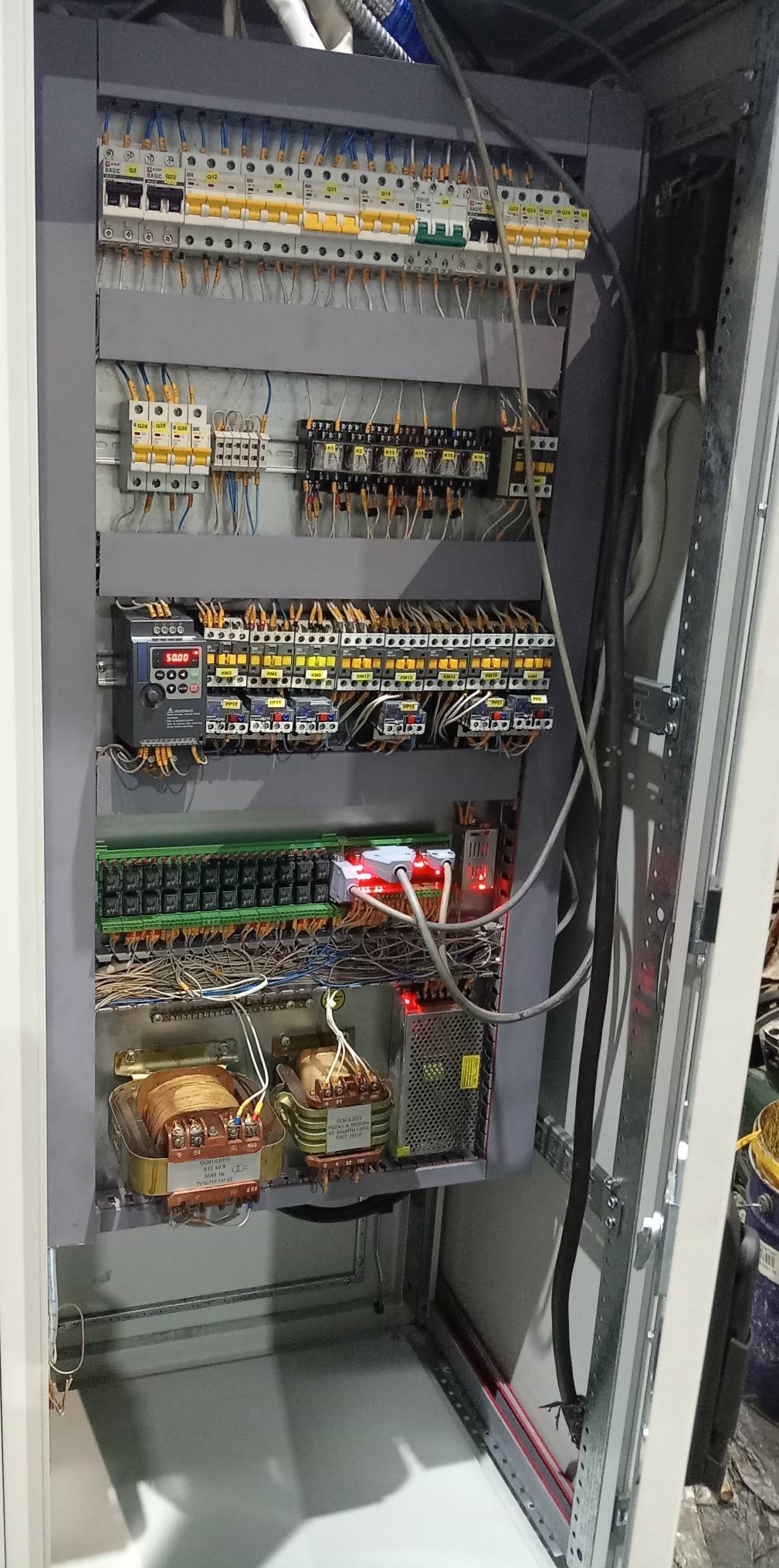

- разработана новая электросхема, произведена модернизация и полная замена элементов электрошкафа
- разработана программа PLC

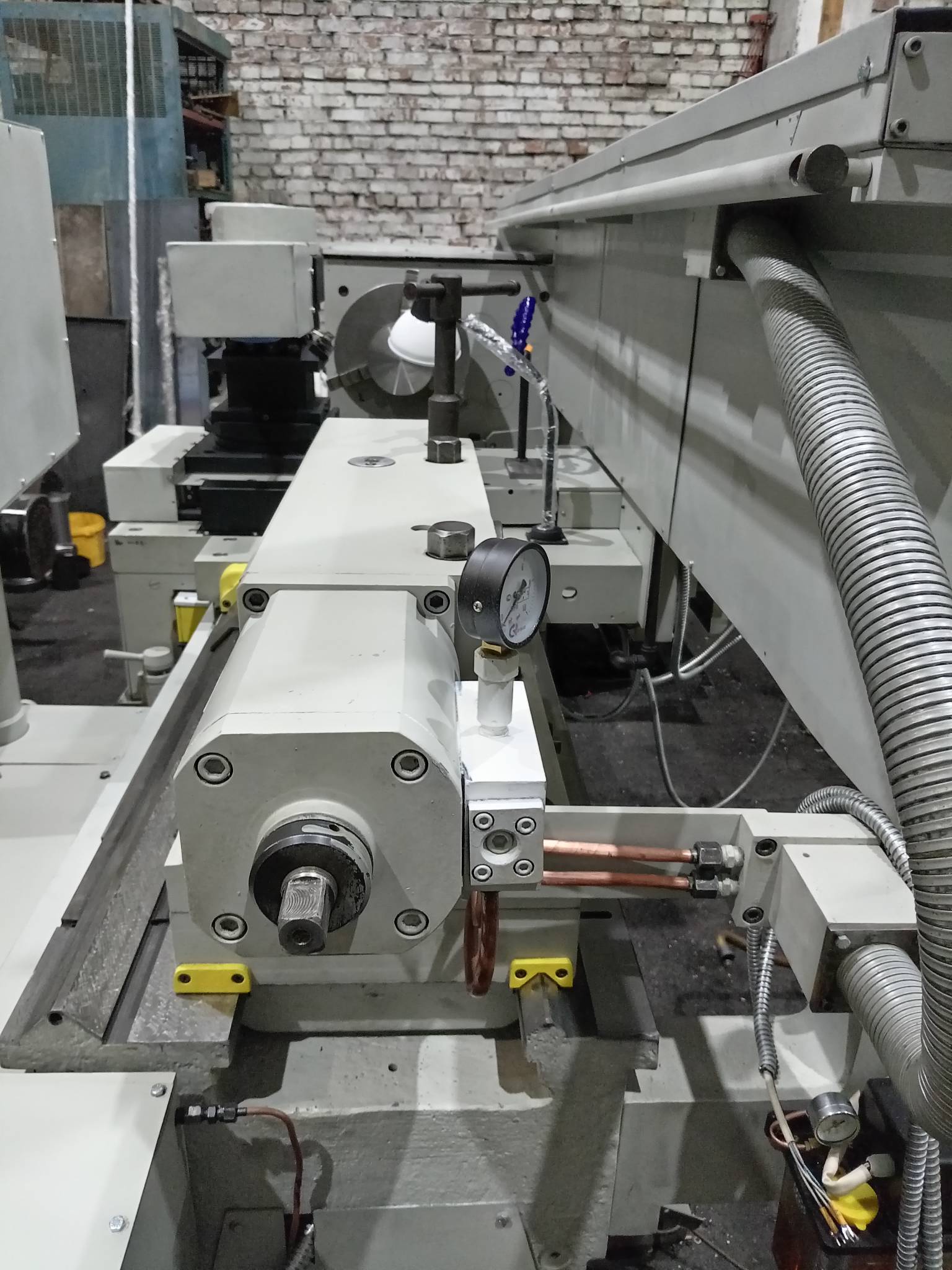

- перемещение пиноли задней бабки управляется ЧПУ

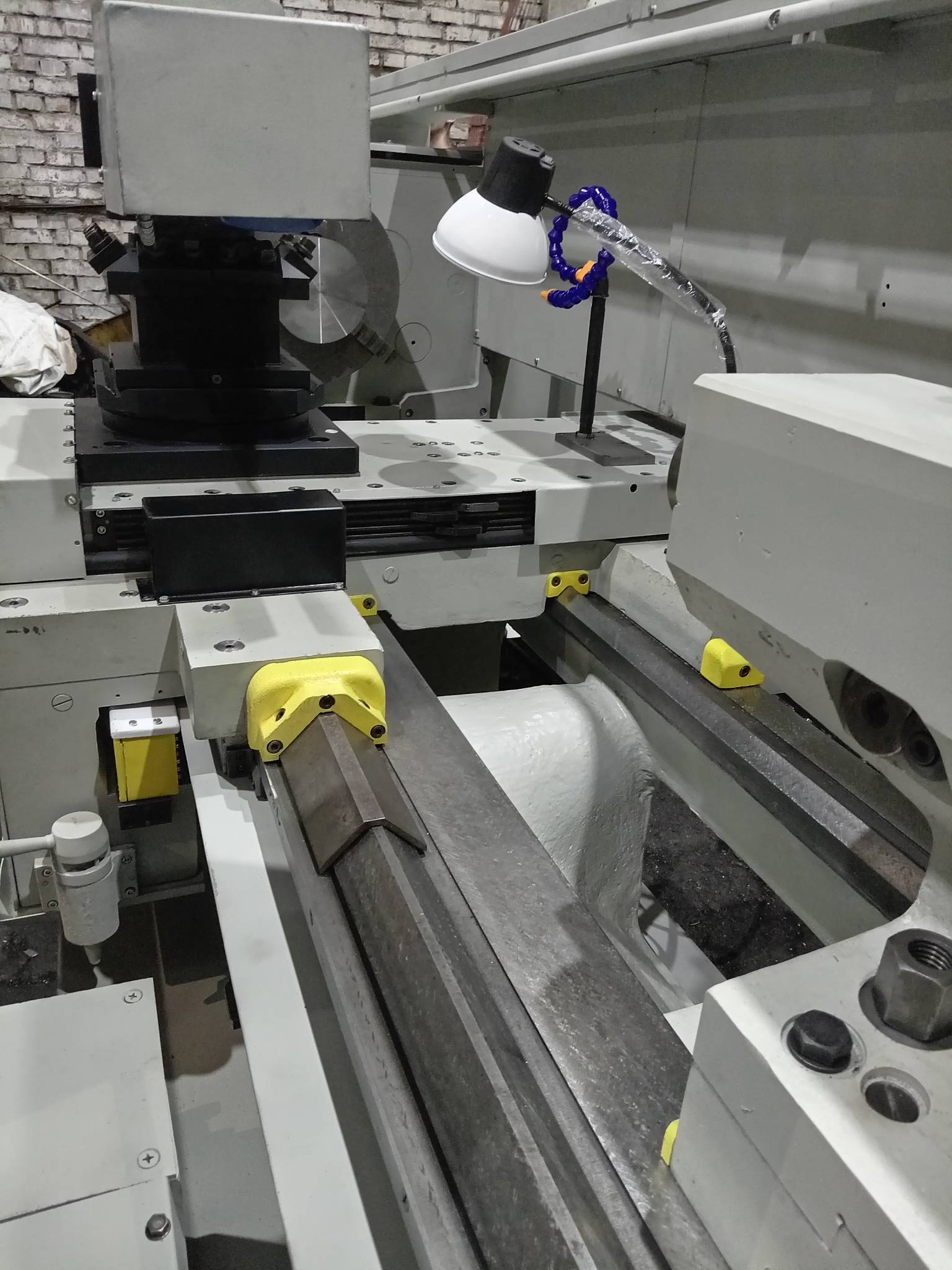

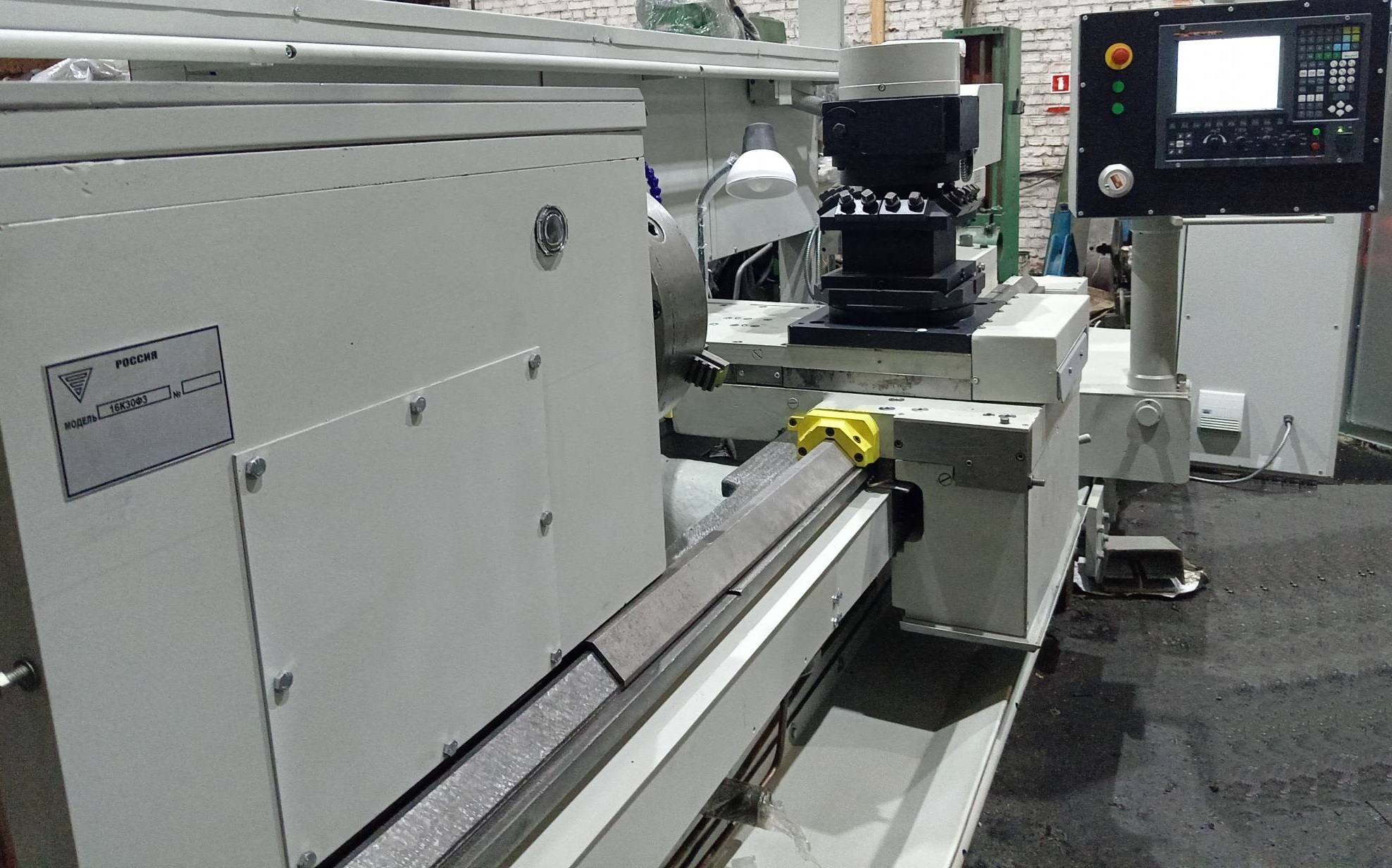

- позиционирование четырехпозиционного резцедержателя управляется ЧПУ

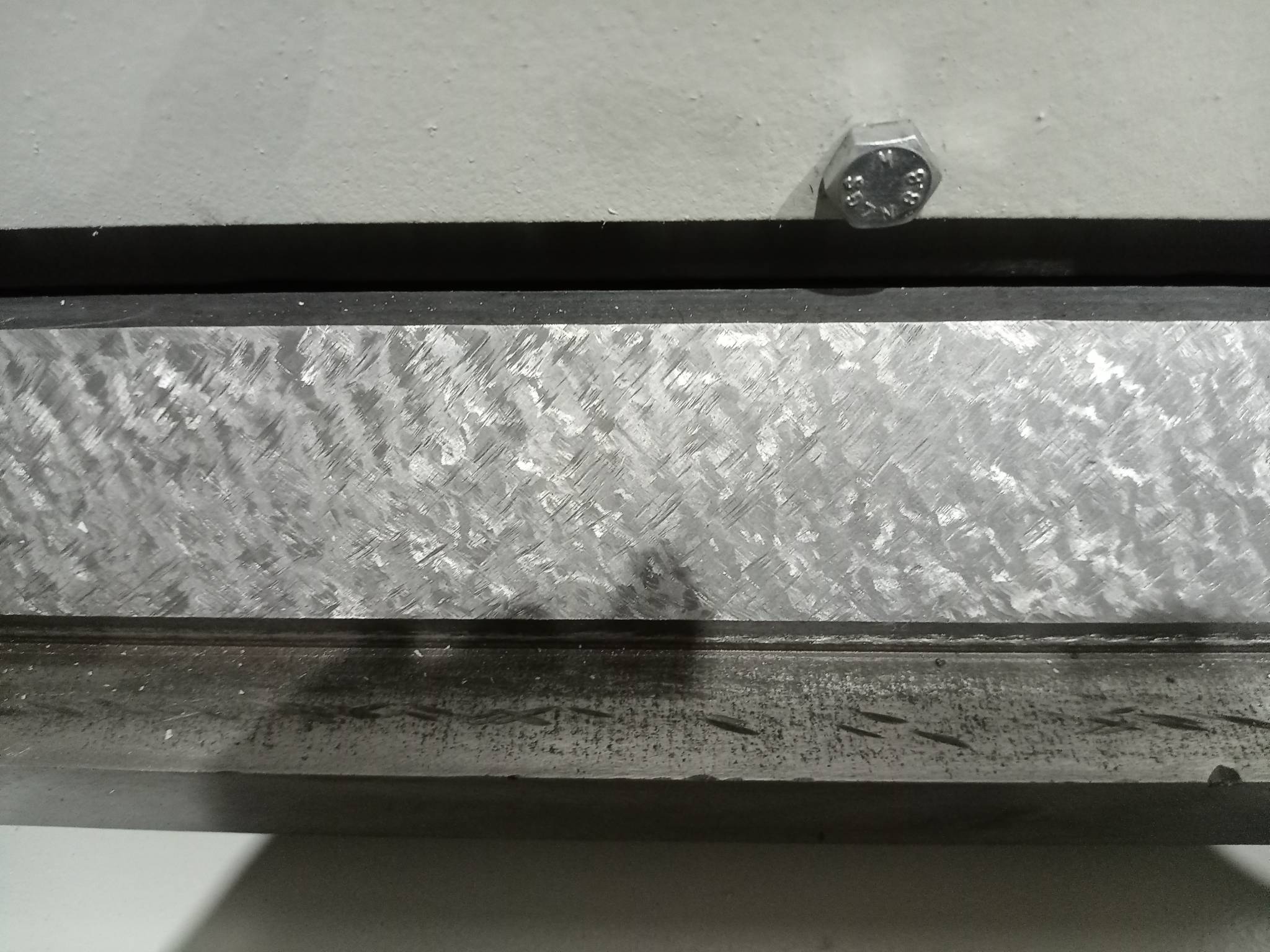

- направляющие термообработаны, что гарантирует длительное сохранение точности
- три диапазона бесступенчатого переключения частоты вращения шпинделя
- переключение скоростей подач и шпинделя осуществляется ЧПУ
- удаление стружки осуществляется с помощью транспортера
| Технические характеристики: | 16К30ФС323 |
|---|---|
| Основные параметры станка | |
| Класс точности станка П по ГОСТ 8—77 | П |
| Обозначение системы ЧПУ | NC-210 (201М) |
| Наибольший диаметр обрабатываемого изделия над станиной, мм | 630 |
| Наибольший диаметр обрабатываемого изделия над суппортом, мм | 320 |
| Наибольшая длина обрабатываемого изделия, мм | 1400 |
| Шпиндель | |
| Мощность двигателя главного движения, кВт | 30 |
| Диаметр отверстия в шпинделе, мм | 71 |
| Наибольший диаметр прутка проходящего через отверстие в шпинделе, мм | 70 |
| Количество диапазонов скоростей вращения шпинделя | 3 |
| Пределы оборотов шпинделя, об/мин | 6,3...1600 |
| Конец шпинделя по ГОСТ 12593-72 | 11М |
| Наибольший крутящий момент на шпинделе, кгс*м | 340 |
| Суппорт | |
| Наибольшее перемещение суппорта: продольное/ поперечное, мм | 1200/300 |
| Высота резца, устанавливаемого в резцедержателе, мм | 32 |
| Количество инструментов, устанавливаемых в резцедержатель, мм | 4, 8 |
| Скорость быстрых ходов (продольных/ поперечных), мм/мин | 0-3000 |
| Задняя бабка | |
| Центр шпинделя задней бабки по ГОСТ 13214-67 | Морзе 6 |
| Наибольшее перемещение пиноли от гидроцилиндра, мм | 100 |
| Электрооборудование и приводы станка | |
| Электросеть В/Гц | 380/50 |
| Количество электродвигателей на станке | 6 |
| Электродвигатель главного привода, кВт | 30 |
| Электродвигатель приводов подач, кВт | 5,6 |
| Электродвигатель резцедержки, кВт | 0,5 |
| Электродвигатель станции смазки, кВт | 0,12 |
| Электродвигатель насоса охлаждения, кВт | 1,5 |
| Габариты и масса станка | |
| Габариты станка (длина х ширина х высота), мм | 5290 3470 2105 |
| Масса станка с ЧПУ, кг | 7800 |
